CS49H型 圓盤式疏水閥
【產品說明】
CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圓盤式蒸汽疏水閥：法蘭連接、圓盤熱動力結構形式，閥座密封面材料為Cr13 系不銹鋼，公稱壓力PN16~PN40，閥體材料為灰鑄鐵（CS49H-16、S49H-16）、碳鋼（CS49H-16C、CS49H-25、CS49H-40）的蒸汽疏水閥。圓盤式疏水閥用來自動排除蒸汽管道，用熱設備中的凝結水，以保證管道暢通，提高熱效率。用于石油、化工、食品、印染、紡織、醫藥等行業的蒸汽管網中的蒸汽總管、支管、汽水分離器等場合，還可用于烘房、烘箱、熱壓機等用汽設備中。
【工作原理】
圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化.使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
【產品性能參數】
|
CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圓盤式疏水閥主要性能參數 |
|||||
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
|
CS49H-16、S49H-16 |
16 |
1.6 |
≤203 |
蒸汽、凝結水 |
|
|
CS49H-16C |
16 |
1.6 |
≤203 |
||
|
CS49H-25 |
25 |
2.5 |
≤210 |
||
|
CS49H-40 |
40 |
4.0 |
≤247 |
||
【產品零部件材料】
|
CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圓盤式疏水閥零部件材料 |
|||
|
型號 |
材料 |
|
|
|
閥體、閥蓋 |
閥座、閥桿、過濾網 |
|
|
|
CS49H-16、S49H-16 |
灰鑄鐵 |
不銹鋼 |
|
|
CS49H-16C |
碳素鑄鋼 |
不銹鋼 |
|
|
CS49H-25 |
碳素鑄鋼 |
不銹鋼 |
|
|
CS49H-40 |
碳素鑄鋼 |
不銹鋼 |
|
【產品外形及結構尺寸】
|
CS49H-16、S49H-16、CS49-16C 圓盤式疏水閥主要外形及結構尺寸 |
||||||||
|
DN |
L |
H |
D |
D1 |
D2 |
b |
z×Φd |
重量/kg |
|
15 |
150 |
70 |
95 |
56 |
54 |
16 |
4×Φ13.5 |
4 |
|
20 |
190 |
70 |
105 |
75 |
58 |
16 |
4×Φ13.5 |
4.2 |
|
25 |
200 |
70 |
115 |
85 |
68 |
16 |
4×Φ13.5 |
4.5 |
|
32 |
230 |
— |
135 |
100 |
78 |
18 |
4×Φ17.5 |
6 |
|
40 |
230 |
— |
145 |
110 |
85 |
18 |
4×Φ17.5 |
8 |
|
50 |
230 |
— |
160 |
125 |
100 |
20 |
4×Φ17.5 |
9 |
|
65 |
270 |
— |
185 |
145 |
122 |
20 |
4×Φ17.5 |
13.5 |
|
80 |
280 |
— |
200 |
160 |
133 |
22 |
4×Φ17.5 |
17.5 |
|
100 |
300 |
— |
215 |
180 |
155 |
24 |
4×Φ17.5 |
20 |
【產品外形及結構尺寸】
|
CS49H-25 圓盤式蒸汽疏水閥主要外形及結構尺寸 |
|||||
|
DN |
L |
D |
D1 |
H |
z×Φd |
|
15 |
150 |
95 |
65 |
105 |
4×Φ14 |
|
20 |
150 |
105 |
75 |
105 |
4×Φ14 |
|
25 |
160 |
115 |
85 |
110 |
4×Φ14 |
|
32 |
230 |
135 |
100 |
115 |
4×Φ18 |
|
40 |
230 |
150 |
110 |
125 |
4×Φ18 |
|
50 |
230 |
165 |
125 |
135 |
4×Φ18 |
【產品外形及結構尺寸】
|
CS49H-40 圓盤式蒸汽疏水閥主要外形及結構尺寸 |
|||||||
|
DN |
L |
D |
D1 |
D2 |
D6 |
z×Φd |
重量/kg |
|
15 |
150 |
95 |
65 |
46 |
40 |
4×Φ14 |
2.7 |
|
20 |
150 |
105 |
75 |
56 |
51 |
4×Φ14 |
3.2 |
|
25 |
160 |
115 |
85 |
65 |
58 |
4×Φ14 |
3.7 |
|
40 |
230 |
150 |
110 |
84 |
76 |
4×Φ18 |
8.5 |
|
50 |
230 |
165 |
125 |
99 |
88 |
4×Φ18 |
10.5 |

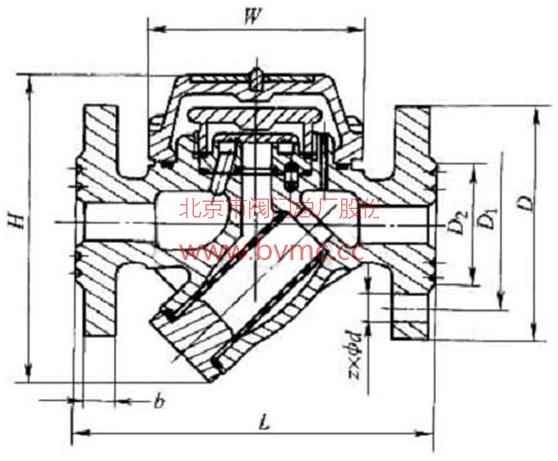

【產品外形及結構尺寸示意圖】
